Спиральное сопло (SPJT) представляет собой сопло с полным или полым конусом, диапазон угла распыления составляет 60 ° -170 °. Диапазон расхода жидкости составляет 5,5-410 л / мин. Эта компактная форсунка имеет конструкцию с гладкими каналами потока, которые могут минимизировать блок жидкости для достижения максимального расхода жидкости в трубе данного размера. Спиральное сопло можно установить или обновить на большинстве систем трубопроводов. Доступны сопла с резьбой NPT или BSPT (наружная). Обычно для сопла 1/4 '' - 2 '' можно отдельно использовать латунь, отливку из нержавеющей стали 316, тефлон. Можно использовать другие материалы, если их нанести на специальные поля.
Какие бывают типы спиральных форсунок?

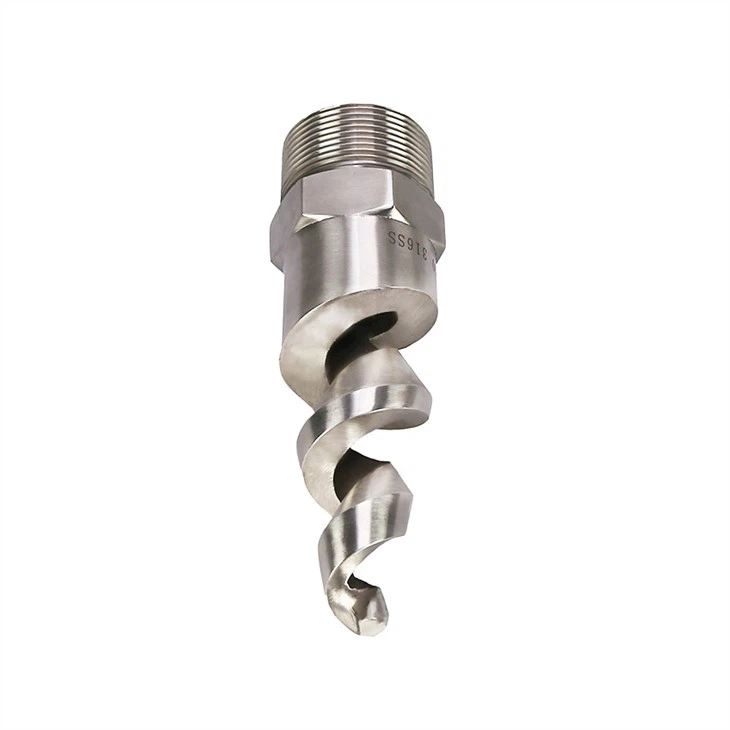

Спиральные форсунки из нержавеющей стали
Отличная коррозионная стойкость
Огнестойкость и термостойкость
Гигиена - можно использовать в пищевой промышленности
Яркий и привлекательный внешний вид.
Долгосрочная ценность
Латунные спиральные форсунки спирального типа
Очень податливый
Долговечность
Устойчивость к высоким температурам
Устойчивость к коррозии
Пигтейл PP PTFE Пластиковые спиральные форсунки
Хорошая термостойкость до 80-100 ℃.
Устойчивость к химическим растворителям, кислотам и щелочам
Хорошая стойкость к растрескиванию под напряжением
Высокая усталостная долговечность при изгибе
Керамический спиральный распылитель Corkscrew без сопла
Высокая устойчивость к экстремальным температурам от -290 до 290 ℃.
Очень низкая теплопроводность
Чрезвычайная стойкость к химическим растворителям, кислотам и щелочам
Описание
Схема распыления | Полый конус; Полный конус |
Размер нити | 1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’; 2’’; 3’’; 4’’ |
Материал | Нержавеющая сталь (303 304 316); Латунь; Пластик (ПП, ПВДФ, ПТФЭ); Керамика |
Угол распыления | 60° ; 90° ; 120° ; 150° ; 170° |
Информация для заказа
SPJT | 1/4'' | – | SS | 90 | 30 |
↓ | ↓ | ↓ | ↓ | ↓ | |
Тип сопла | НитьРазмер | Материал | Угол распыления | Код потока |
Параметр
Размер нити | Код потока | Отверстие для распыления | Отверстие для свободного прохода | Скорость потока (л / мин) | ||||
0,7 бар | 1,5 бар | 3бар | 7бар | 25бар | ||||
1/4'' | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
3/8'' | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
30 | 4.8 | 3.2 | 11.4 | 16.7 | 24 | 36 | 68 | |
40 | 5.6 | 3.2 | 15.1 | 22 | 32 | 48 | 91 | |
53 | 6.4 | 3.2 | 20 | 30 | 42 | 64 | 121 | |
82 | 7.9 | 3.2 | 31 | 46 | 65 | 99 | 187 | |
1/2'' | 120 | 9.5 | 4.8 | 45 | 67 | 95 | 145 | 270 |
164 | 11.1 | 4.8 | 62 | 92 | 129 | 198 | 370 | |
3/4'' | 210 | 12.7 | 4.8 | 80 | 117 | 166 | 255 | 480 |
1'' | 340 | 15.9 | 6.4 | 130 | 190 | 270 | 410 | 775 |
470 | 19.1 | 6.4 | 179 | 260 | 370 | 565 | 1070 | |
1-1 / 2'' | 640 | 22.2 | 7.9 | 245 | 355 | 505 | 770 | 1460 |
820 | 25.4 | 7.9 | 310 | 455 | 645 | 990 | 1870 | |
960 | 28.6 | 7.9 | 365 | 535 | 755 | 1160 | 2190 | |
2'' | 1400 | 34.9 | 11.1 | 535 | 780 | 1105 | 1690 | 3190 |
1780 | 38.1 | 11.1 | 680 | 995 | 1405 | 2150 | 4060 | |
3'' | 2560 | 44.5 | 14.3 | 980 | 1430 | 2020 | 3090 | 5830 |
3360 | 50.8 | 14.3 | 1280 | 1880 | 2650 | 4050 | 7660 | |
4'' | 5250 | 63.5 | 15.9 | 2000 | 2930 | 4140 | 6330 | 11960 |
заявка
1 Промывка отработанных газов
2 Охлаждение газов и очистка выхлопных газов: глазурованная и цветная плитка, охлаждение промышленных газов.
3 Процесс стирки и полоскания
4 Противопожарная защита и пожаротушение
5 Обессеривание
6Химическая обработка: стерилизация, процесс изготовления фармацевтической продукции
7 Обезжиривание: чистка бутылок и пищевых продуктов, чистка бутылок, промышленное оборудование
8 Контроль пыли: строительство зданий, контроль угольной золы и песка, щебня, золы шлака, мусороуборочной машины
9 Водяное охлаждение: охлаждение первичных металлов и других материалов, охлаждение конвейерной ленты, металлических деталей, машин
Почему выбирают спиральные форсунки Xinhou&# 39?
Компания Shanghai Xinhou Spray Purification Equipment Co., Ltd. расположена в Шанхае, Китай. Шанхай, как международный город, играет очень важную роль в географическом положении международной торговли. Если вы хотите посетить нас, мы заставим вас почувствовать себя как дома. В дополнение к прекрасному расположению, Xinhou больше всего гордится качеством своей продукции и услугами компании' В индустрии форсунок качество наших форсунок является самым надежным и лучшим, наш торговый персонал, технический персонал и отдел предложений предоставят вам наиболее эффективные, всесторонние и наиболее эффективные услуги.
Спиральные форсунки образуют форму струи с полным или спиральным конусом. Спиральный рисунок с полным конусом разработан из серии концентрических полых конусов, которые в сочетании дают эффект полного конуса. Жидкость распыляется на мелкие капли по непрерывно спускающейся спирали, поэтому входит и выходит без внутренних ограничений через сопло. Результатом является более высокая скорость нагнетания, поэтому можно использовать низкое давление откачки для обеспечения необходимого распыления. Мы предлагаем широкий диапазон значений расхода и давления с углами распыления от 60 ° до 170 °. Все спиральные форсунки имеют беспрепятственный проход для потока, что сводит к минимуму возможность засорения.
Наше качество --- Мы считаем качество кровью компании. Мы выполняем каждый шаг строго в соответствии со стандартом ISO9001: 2000, например, закупка сырья, производство и проверка продукции. В этой отрасли в Китае мы уделяем приоритетное внимание качеству, а также рентабельности. Положительные отзывы о moutj от многих наших клиентов - лучшее подтверждение для нас.
Возможно, вы хотели бы узнать больше о спиральных форсунках?
Что такое спиральная насадка?
Спиральное сопло представляет собой распылительное сопло с твердым конусом или с полым конусом. Широко применяется при десульфуризации дымки, удалении пыли, обработке выхлопных газов, удалении сточных вод, противопожарной защите, тушении пожаров, очистке распылением и других областях. Эти компактные форсунки имеют гладкие пути потока, что может минимизировать блокировку жидкости, так что жидкость в трубопроводе заданного размера достигает максимального потока.
В чем заключается самая уникальная особенность спиральной насадки?
Большим преимуществом спиральной форсунки является то, что она устойчива к засорению, что позволяет распылять более широкий спектр жидкостей. Поскольку жидкость разбивается на форму распыления после выхода из отверстия, эти форсунки имеют очень большой свободный проход, что означает, что твердые загрязнения будут легко перемещаться через форсунку, не вызывая засорения.
В чем преимущества спиральной насадки?
Спиральные форсунки (также известные как форсунки Pig Tail) обеспечивают более широкий охват распыления, чем большинство других разновидностей полноконусных форсунок, даже при использовании с низким давлением воды. Образующиеся капли также обычно меньше, чем у других форсунок с полным конусом, а это означает, что угол распыления можно поддерживать независимо от давления воды, в то время как эти более мелкие капли также могут достигать иным образом недоступных участков.
